存储系统简介

一般而言，存储系统不仅仅指用于存储数据的磁盘、磁带和光盘存储器等，还包括内存和CPU内部的Cache。当处理完毕之后，系统还要提供数据存储的服务。存储系统的性能和系统的处理能力息息相关，如果CPU性能很好，处理速度很快，但是配备的存储系统吞吐率不够或者性能不够好，那CPU也只能处于忙等待，从而导致处理数据的能力下降。

接下来本章会讨论Cache和内存，对于磁盘和磁带等永久性存储系统，在此不作讨论。

系统架构的演进

在当今时代，一个处理器通常包含多个核心（Core），集成Cache子系统，内存子系统通过内部或外部总线与其通信。

经典南北桥

在经典计算机系统中一般都有两个标准化的部分：北桥和南桥。
它们是处理器和内存以及其他外设沟通的渠道。处理器和内存系统通过 前端总线 (FSB) 相连，当处理器需要读取或者写回数据时，就通过前端总线和内存控制器通信。图2-1给出了处理器、内存、南北桥以及其他总线之间的关系。

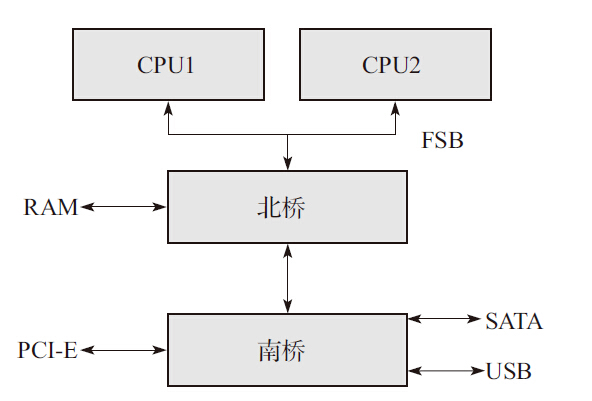

计算机系统中的南北桥示意图：

• 前端总线（Front Side Bus，FSB）
  • 处理器和内存系统通过前端总线 (FSB) 相连
  • 传统架构中所有的处理器共用一条前端总线与北桥相连
• 北桥（North Bridge），也称为主桥（Host Bridge）
  • 主要用来处理高速信号，通常负责与处理器的联系，并控制内存AGP、PCI数据在北桥内部传输。而北桥中往往集成了一个内存控制器，根据不同的内存，比如SRAM、DRAM、SDRAM，集成的内存控制器也不一样。
  • （最近几年英特尔的处理器已经把内存控制器集成到了处理器内部，仅几年的主板一般没北桥了）
• 南桥（South Bridge），也称为IO桥（IO bridge）
  • 负责I/O总线之间的通信，比如PCI总线、SATA、USB等，可以连接光驱、硬盘、键盘灯设备交换数据。

缺点

在这种系统中，所有的数据交换都需要通过北桥：

1. 处理器访问内存需要通过北桥。
2. 处理器访问所有的外设都需要通过北桥。
3. 处理器之间的数据交换也需要通过北桥。
4. 挂在南桥的所有设备访问内存也需要通过北桥。

可以看出，这种系统的瓶颈就在北桥中。当北桥出现拥塞时，所有的设备和处理器都要瘫痪。这种系统设计的另外一个瓶颈体现在对内存的访问上。不管是处理器或者显卡，还是南桥的硬盘、网卡或者光驱，都需要频繁访问内存，当这些设备都争相访问内存时，增大了对北桥带宽的竞争，而且北桥到内存之间也只有一条总线。

复杂南北桥 - 独立出内存控制器

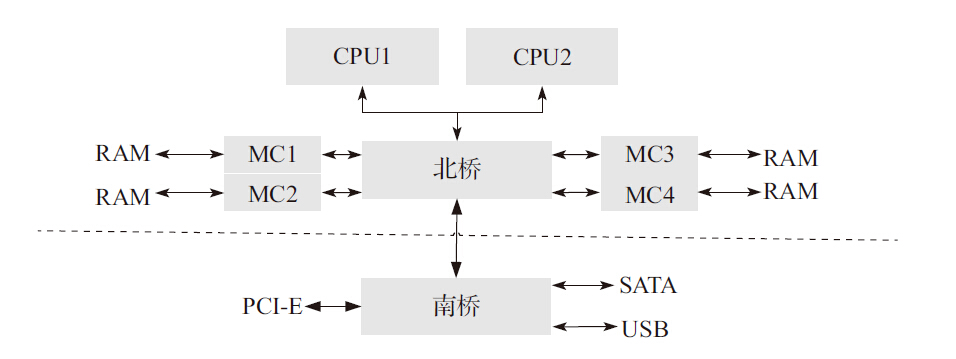

更为复杂的南北桥示意图：

• 特点
  • 为了改善对内存的访问瓶颈，出现了另外一种系统设计，内存控制器并没有被集成在北桥中，而是被单独隔离出来以协调北桥与某个相应的内存之间的交互，如图2-2所示。
• 优点
  • 这样的话，北桥可以和多个内存相连。图2-2所示的这种架构增加了内存的访问带宽，缓解了不同设备对同一内存访问的拥塞问题，
• 缺点
  • 但是却没有改进单一北桥芯片的瓶颈的问题。为了解决这个瓶颈，产生了如图2-3所示的 NUMA 系统。

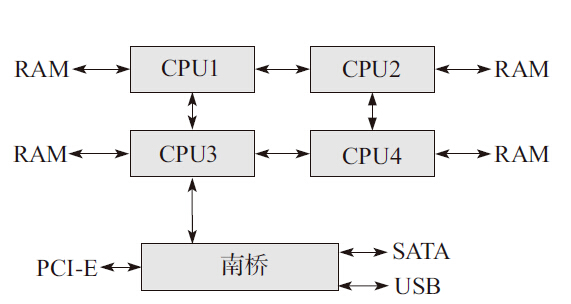

NUMA（Non-Uniform Memory Architecture，非一致性内存架构）系统

• 特点
  • 和之前的一个很明显的区别在于：北桥消失了
• 优点
  • 在这种架构下，在一个配有四核的机器中，不需要一个复杂的北桥就能将内存带宽增加到以前的四倍。
• 缺点
  • 当然，这样的架构也存在缺点。该系统中，访问内存所花的时间和处理器相关。之所以和处理器相关是因为该系统每个处理器都有本地内存（Local memory），访问本地内存的时间很短，而访问远程内存（remote memory），即其他处理器的本地内存，需要通过额外的总线！
    对于某个处理器来说，当其要访问其他的内存时，轻者要经过另外一个处理器，重者要经过2个处理器，才能达到访问非本地内存的目的，因此内存与处理器的“距离”不同，访问的时间也有所差异，对于NUMA，后续章节会给出更详细的介绍。

【扩展】南北桥芯片的消失

补充 by Linc：

在前面的例子中，我们可以发现 NUMA 架构下北桥的消失。实际上北桥和南桥中越来越多的功能在被CPU上实现。

详见 “Computer/计算机组成/南北桥芯片的消失” 部分的笔记，北桥和南桥都是可以没有的

内存子系统

内存相关的常用用语

为了了解内存子系统，首先需要解释一下和内存相关的常用用语：

1. RAM（Random Access Memory）：随机访问存储器
2. SRAM（Static RAM）：静态随机访问存储器
3. DRAM（Dynamic RAM）：动态随机访问存储器
4. SDRAM（Synchronous DRAM）：同步动态随机访问存储器
5. DDR（DDR-SRAM，Double Data Rate SDRAM）：双数据速率SDRAM
   • DDR2：第二代DDR
   • DDR3：第三代DDR
   • DDR4：第四代DDR

SRAM（Static RAM，静态RAM）

• 原理：SRAM内部有一块芯片结构维持信息
• 优点：通常非常快
• 缺点：成本相对DRAM很高，应用时容量不会很大，因而不能作用系统的主要内存
• 场景：一般处理器内部的Cache就是采用SRAM

DRAM（Dynamic RAM，动态RAM）（已被淘汰）

• 原理：动态表示信息是存储在集成电路的电容器内的，由于电容器会自动放电，为了避免数据丢失，需要定期充电。通常，内存控制器会负责定期充电的操作。
• 缺点：不过随着更好技术的提出，该技术已经被淘汰
• 场景：系统的主要内存

SDRAM（Synchronous DRAM，同步动态RAM）

• 原理
  • 同步时钟：一般DRAM都是采用异步时钟进行同步，而SDRAM则是采用同步时钟进行同步。
  • 共享时钟：通常，采用SDRAM结构的系统会使处理器和内存通过一个相同的时钟锁在一起，从而使处理器和内存能够共享一个时钟周期，以相同的速度同步工作。该时钟会驱动一个内部的有限状态机，能够采用流水线的方式处理多个读写请求。
  • 分布式架构：SDRAM采用分布式架构，内含多个存储块（Bank），在一个时钟周期内，它能够独立地访问每个存储块，从而可以多次进行读写操作，增加了内存系统的吞吐率。
• 优点：SDRAM技术广泛用在计算机行业中，随着该技术的提出，又出现了DDR（也称为DDR1），DDR2，DDR3。最新的DDR4技术标准也在2014年下半年发布。
• 场景：系统的主要内存
