10天学会51单片机——郭天祥

还有普中的视频

目录

第一讲

序言

学习预备知识

基本数电模电知识、进制转换、逻辑门、C语言基础

什么是单片机

单板机

将CPU芯片、存储器芯片、I/O结构芯片和简单的I/O设备等

装配在一块印刷电路板上，再配上监控程序（固化ROM中）

就构成了一台单板微型计算机（简称单板机）

单板机的I/O设备简单，软件资源少，使用不方便。早期主要用于微型计算机原理的教学和简单的测控系统，现已很少使用。

单片机

在一片集成电路芯片上集成微处理器、存储器、I/O接口电路

从而构成了单芯片微型计算机，即单片机

Intel公司推出了MCS-51系列单片机：

集成了：

• 8位CPU
• 4K字节ROM（程序（只读）存储器）
• 128字节RAM（随机存储器）
• 4个8位并口
• 1个全双工串行口
• 2个15位定时器/计数器

寻址范围64K，并有控制功能较强的布尔处理器

单片机能做什么

怎么学

实践最重要

预备知识

电平特性

数字电路只有两种电平：高和低

• 本课程为TTL电平

  高+5V，低0V

• RS232电平：计算机的串口

  高-12V，低+12V

所以计算机与单片机之间通讯时需要加电平转换芯片max232（实验板的左下角）

二进制、16进制

0001B -> 2 ->1H

1010B -> 10 -> AH

逻辑运算

与·，&

或+，|

非头顶一条横，!

异或⊕

80C51系列

80C51是MCS-51系列一个典型品种，其他产商以8051位基核开发出的CMOS工艺单片机产品统称为80C51系列

当前常用的80C51系列单片机主要产品：

• Intel的：80C31、80C51、87C51、80C32、80C52、87C52等
• ATMEL的：89C51、89C52、89C2051等
• Philips、华邦、Dallas、STC、Siemens(Infineon)等公司的许多产品

参数相关（一头雾水）

STC89C52RC

40C-PDIP

0721CV4336

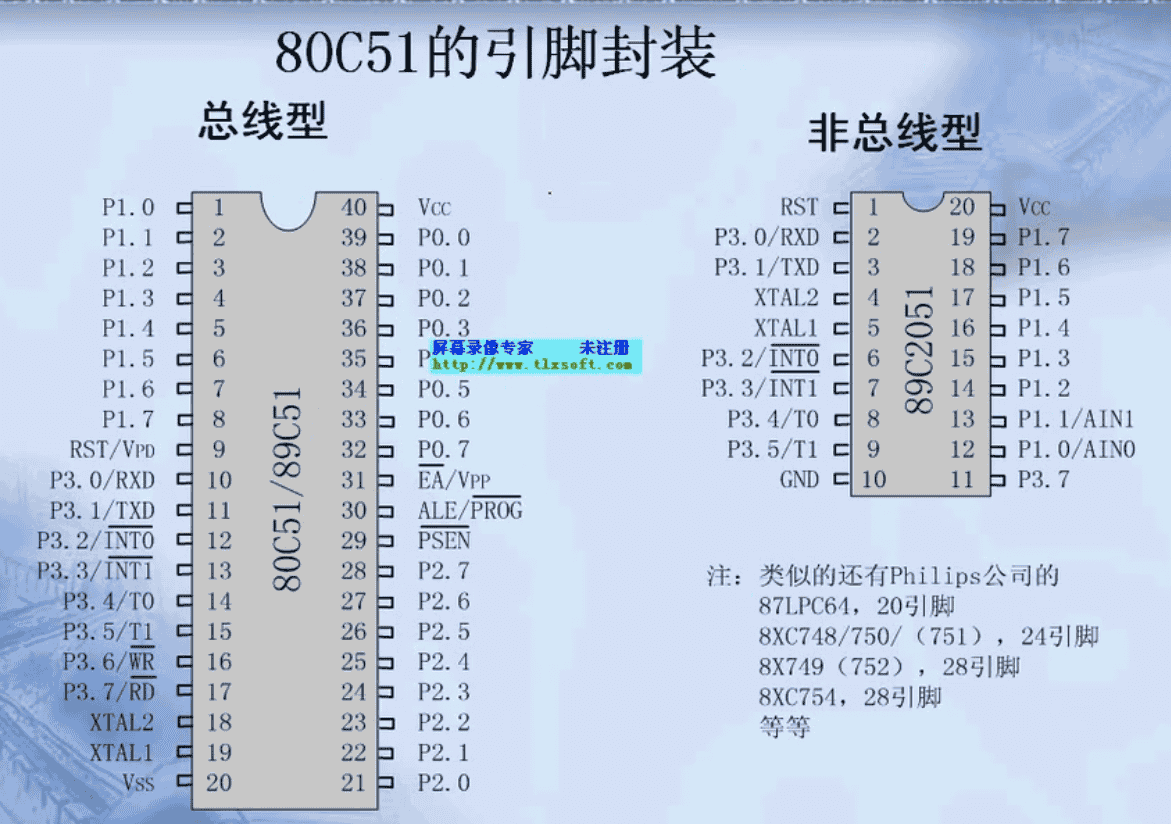

引脚封装

P3第二功能各引脚功能定义

第二引脚	符号	功能
P3.0	RXD	串行口输入
P3.1	TXD	串行口输出
P3.2	INT0	外部中断0输入
P3.3	INT1	外部中断1输入
P3.4	T0	定时器0外部输入
P3.5	T1	定时器1外部输入
P3.6	WR	外部写控制
P3.7	RD	外部读控制

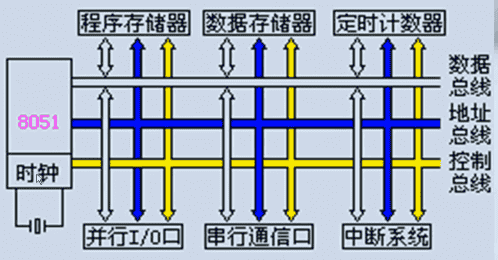

8051内部结构

总线

总线（BUS）是计算机各部件之间传送信息的公共通道。

微机中有内部总线和外部总线两类

• 内部总线是CPU内部之间的连线
• 外部总线是CPU与其他部件之间的连线。外部总线有三种：
  • 数据总线DB（Data Bus）
  • 地址总线AB（Address Bus）
  • 控制总线CB（Control Bus）

单片机组成

元件	作用
CPU	由运算和控制逻辑组成，同时还包括终端系统和部分外部特殊功能寄存器
RAM	用以存放可以读写的数据。如运算的中间结果、最终结果、以及欲像是的数据
ROM	用以存放程序、一些原始数据和表格
I/O口	四个8位并行I\O口，即可用作输入，也可用作输出
T/C	两个定时/计数器，既可以工作在定时模式，也可以工作在计数模式

C51数据类型扩充定义

类型	说明
sfr	特殊功能寄存器声明（Special Function Register）
sfr16	sfr的16位数据声明
sbit	特殊功能位声明
bit	位变量声明

例：

sfr SCON = 0X98;
sfr16 T2 = 0xCC;
sbit OV = PSW^2;

C51包含的头文件

• reg51.h
• reg52.h
• math.h
• ctype.h
• stdio.h
• stdlib.h
• absacc.h

最小系统能够运行起来的必要条件

电源、晶振、复位电路

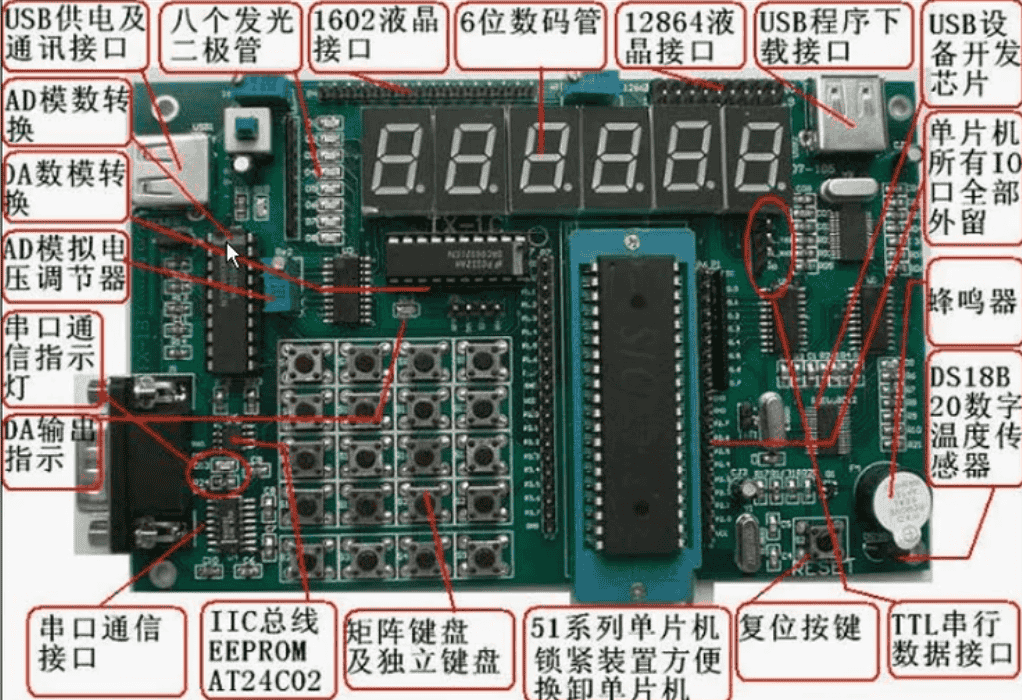

单片机开发板结构
