K大_透视课

目录

2

论文类

空间关系

• 创建空间 / 创建地板 / 建立测量用的成本单位 正视图、侧视图、找坐标关系

• 地板的分割要确实测量才准

• 正方形各角度的变化 —— K个方块

• 比例的压缩

• 透视收缩幅度，准度、、 Z轴的定位

• 第一个画的方块通常预设于镜头中间，所以Z的垂直轴应该不……

• 让空间成立、建立体积、包上外皮

视垂线在哪？

即Z轴透视线中垂直的那根在哪？一般在两眼中间，即摄影机的中线

技巧：尽量让起手方块在视垂线那，不那么容易歪

取景一般都会取视垂线在画面内的，不然会很怪

室内比例关系

例如柜子一般80cm

室内楼层高大概2.7、2.8m左右

绘画技巧

从三视图到立体

大概流程：

• 先画三视图（奔跑、半跪等姿态）
• 然后通过地面画出膝盖臀部等位置的球和圆柱，然后用圆柱相连，画出方块/圆柱人
• 最后调整透明度再用笔描一遍轮廓，此时是画日系2D的风格，不用太考虑透视
• 最后找参考图，画出细节

角度压缩球体技巧

一个立方体无论怎么旋转，最外面的四条棱都能内切一个圆形

在总宽度不变的情况下，大概可以抓出各种角度的正侧面的面积比例：

22.5°大概是3:1，宽度比有点接近4:1，三条z轴比例大概是0.9:1:0.6。只是大概

学习技巧

其他作家或体系

• TAKAMICHI
• 麦克汉普顿
• 四叶妹妹
• 吉成曜

难度循序渐进

• 方块人 -> 大雄的身体难度 -> 盔甲 -> 肌肉人
• 正襟危坐 -> 动态的战斗动作
• 先透视再写实
• 有的人虽然不会透视，但事那日系的三条脸部线画得很准

基础功：画16个方块

画16的方块：0度、22.5度、45度、67.5度，水平旋转和俯角增大，一共4*4个

• 先画第一排和第一列，右下的部分。
• 然后先画C3的位置，用A3方块画米字并连接中点，然后扩大大概1/3就是C3分块的
• 22.5°则是先画16平分格子，然后画一个旋转一点的内切四边形，再扩大一点，就是B3或D3的方块的顶面

扩展：画弯曲手指的5*5图，然后拆分组合，就能组合成手的五指

图

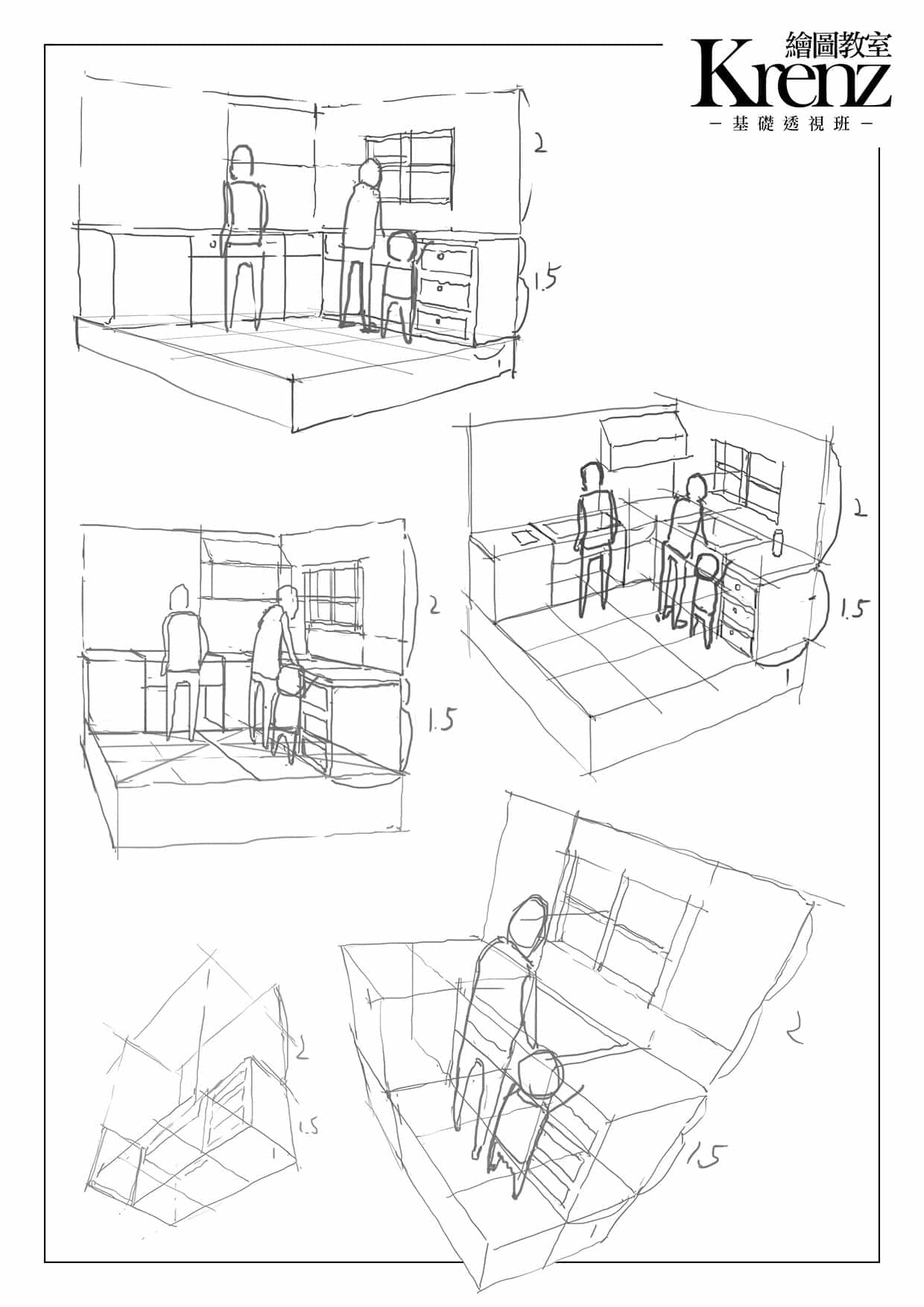

L2-1

L2-2

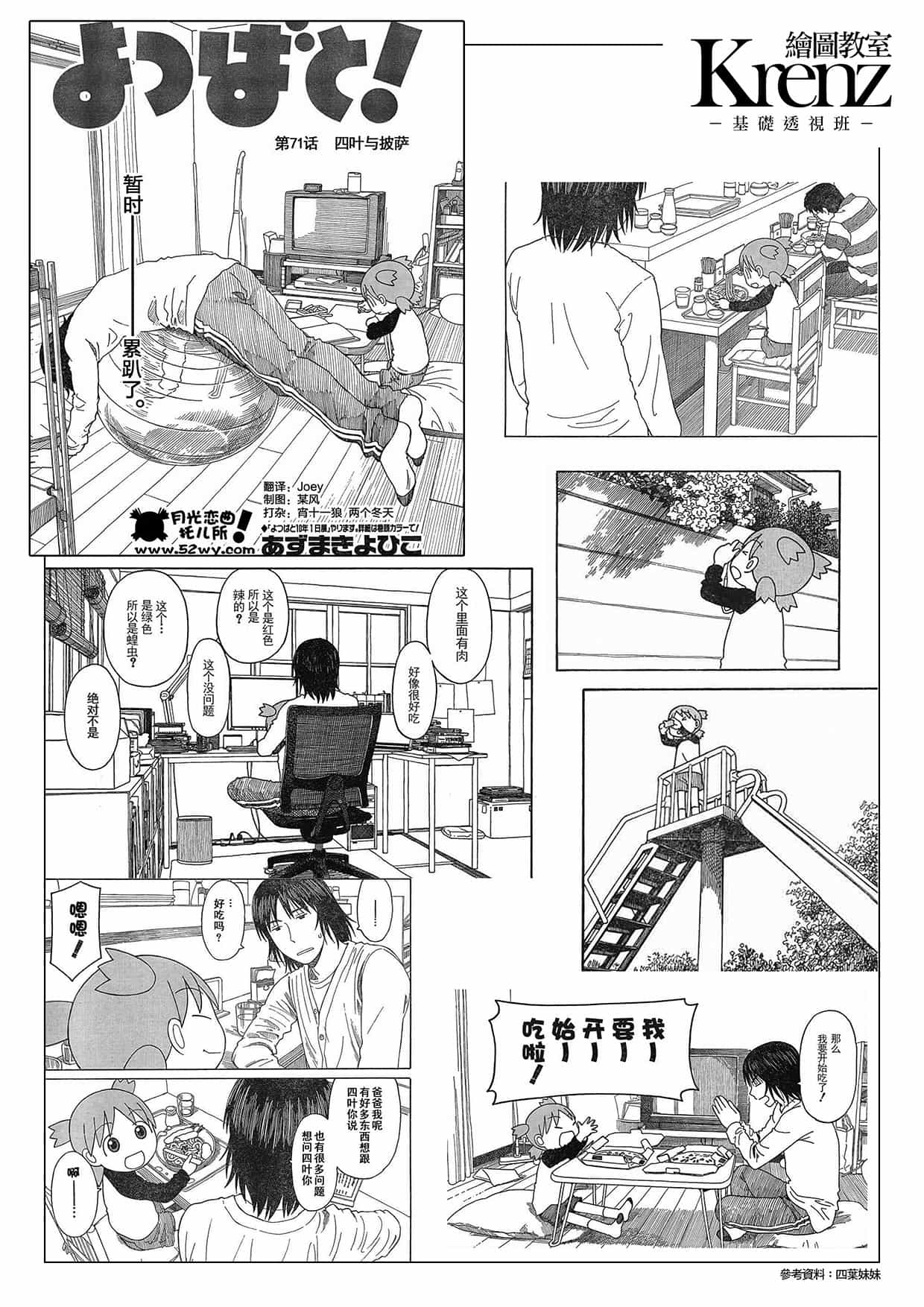

L2-3

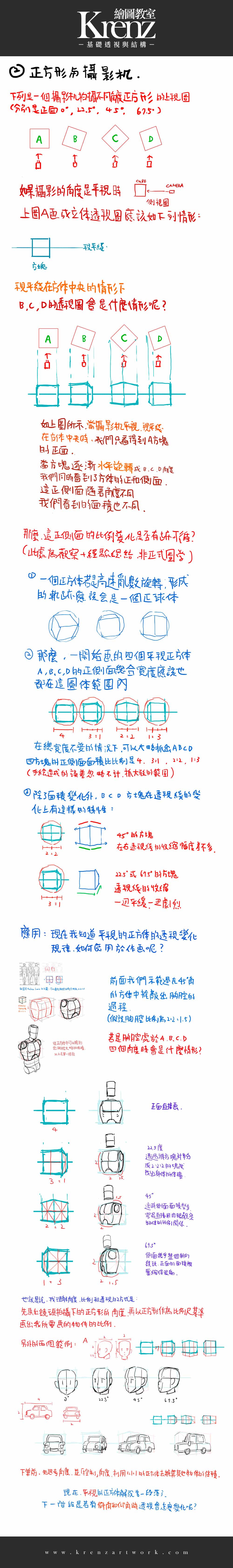

角度控制和摄影机_2

• 45度：左右长度比例相同，两遍消失点距离相似（均3倍以上左右）
• 22.5度：一边平一边斜，一边消失点远一边消失点近（一个1~1.5倍，一个6倍~9倍以上）

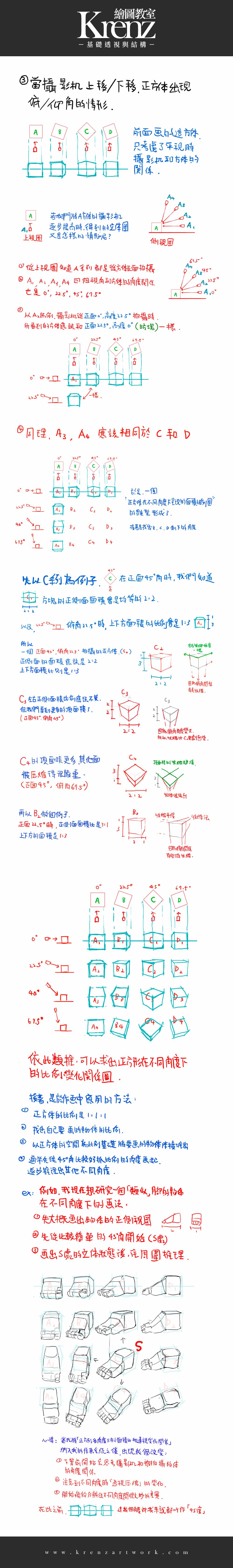

角度控制和摄影机_3（16个方块）

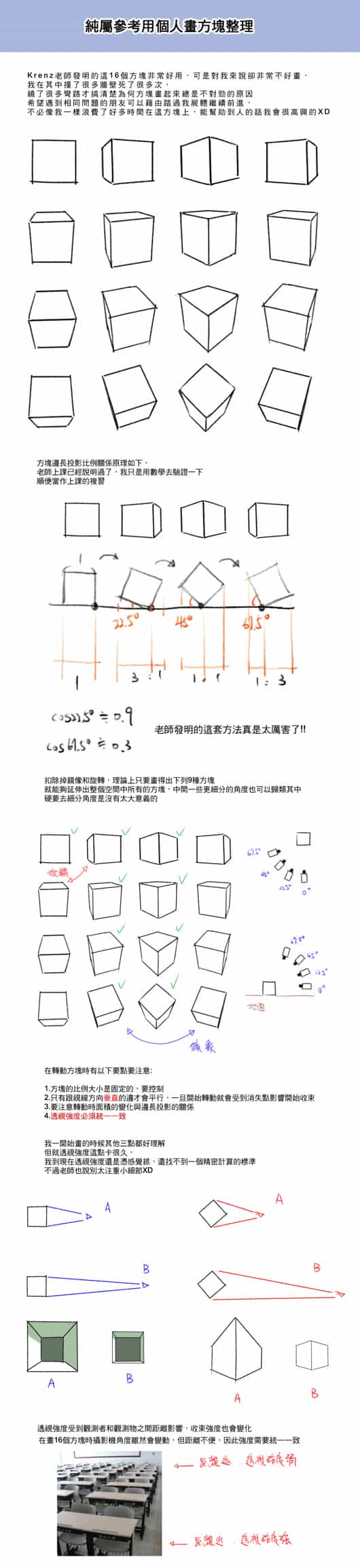

16个方块笔记_1

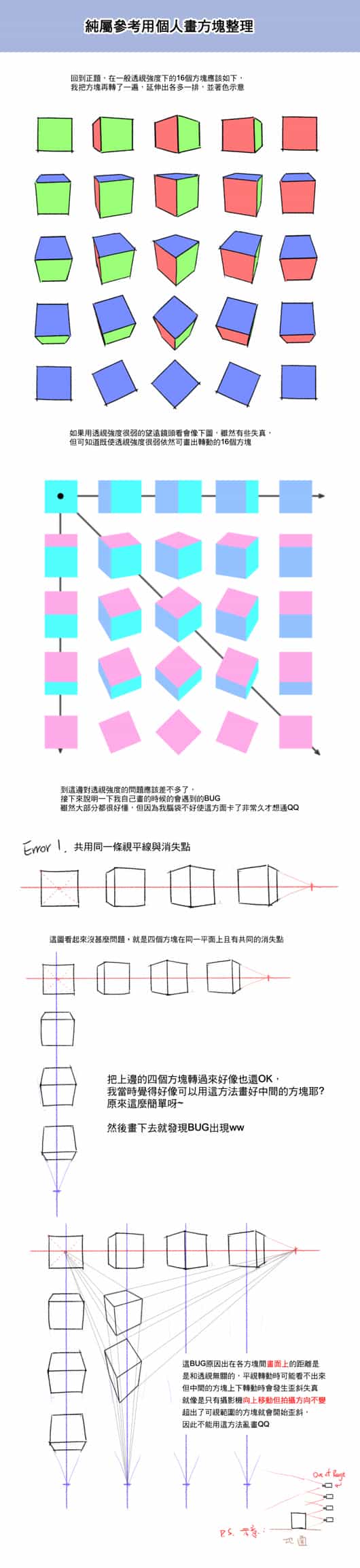

16个方块笔记_2（三维模拟）

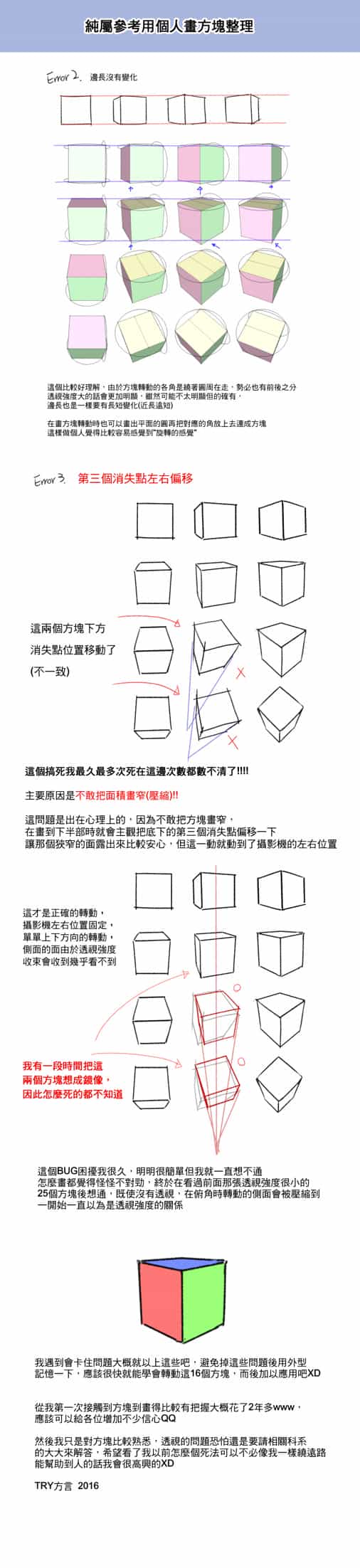

16个方块笔记_3（常见错误）

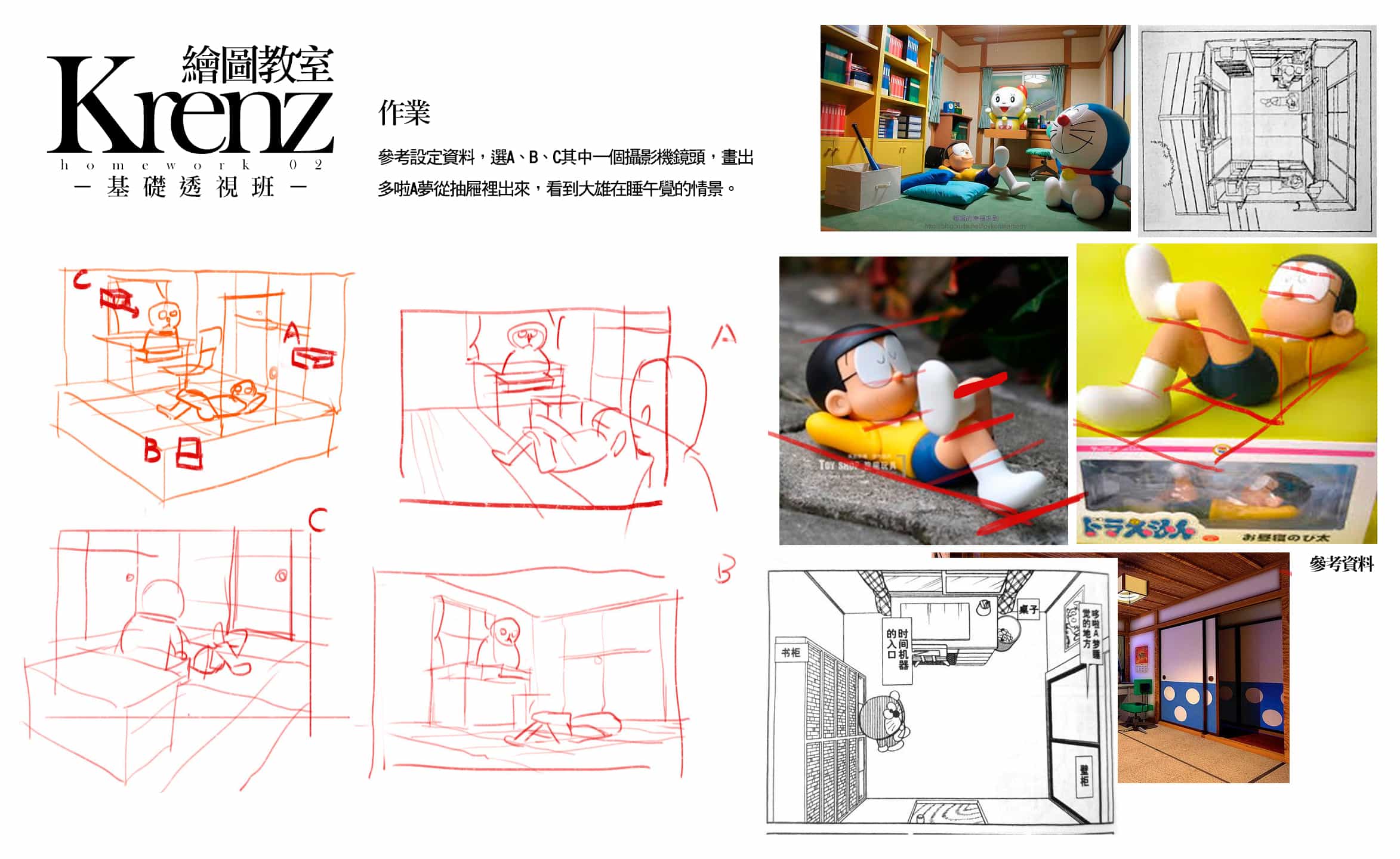

作业（大雄房间）

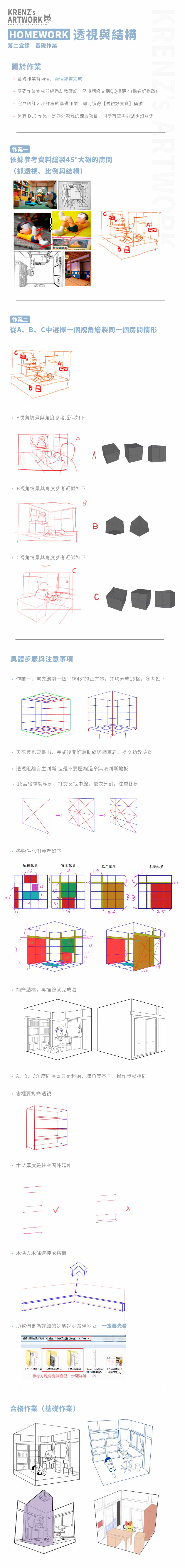

作业汇总（大雄房间+换角度）

K大答疑 - 投影

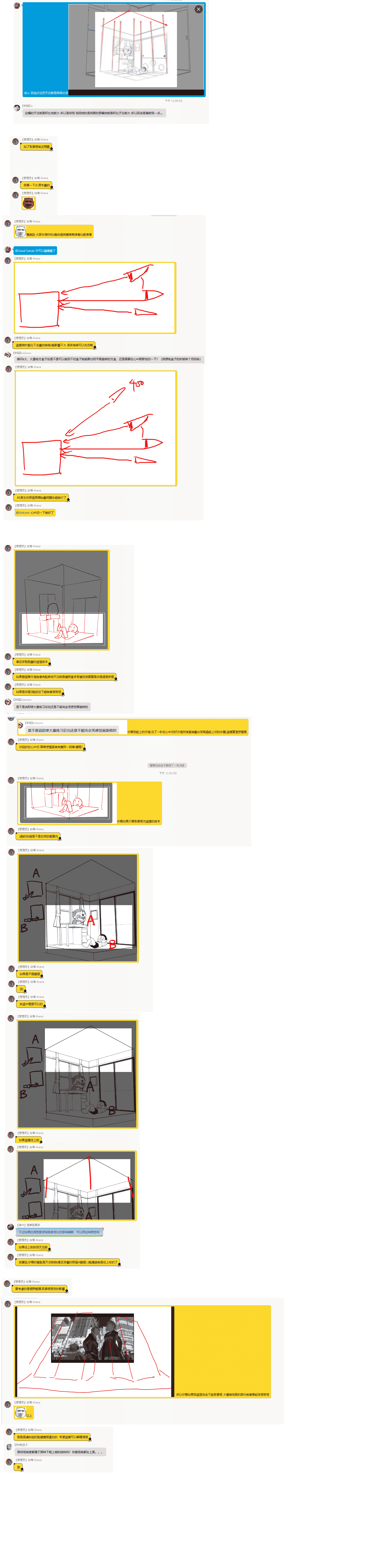

K大说取景框
